건설 공학 분야에서강철 구조효율적인 기계적 특성과 유연한 디자인 기능을 통해 현대 아키텍처의 핵심 선택이되었습니다. 초보자에게는 강철 구조물의 기본 구조 형태와 선택 논리를 마스터하는 것이 전문적인 기회를 잠금 해제하는 열쇠입니다. 아래에,라이온스라이트 스틸 포털 프레임, 스틸 프레임, 스틸 그리드 프레임, 케이블 막대 구조 및 튜브 트러스의 5 가지 전형적인 구조를 체계적으로 설명합니다.
핵심 구조 및로드 베어링 특성

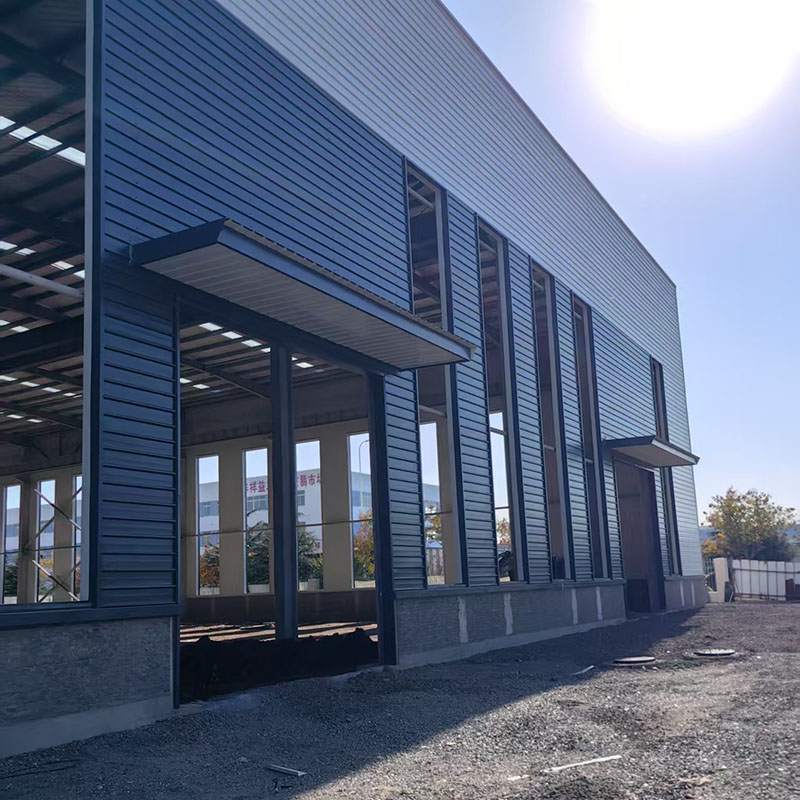

라이트 스틸 포털강철 구조포털 프레임, Purlin 시스템 (C/Z Steel) 및 지원 시스템으로 구성되어 평면 하중 기반 시스템을 형성합니다. 핵심 장점은 가변 단면 디자인에 있으며, 빔 및 컬럼 크로스 섹션은 내부 힘에 따라 최적화되어 효율적인 재료 활용을 달성합니다. 지붕과 벽에 가벼운 골판지 강철 시트를 사용하면 콘크리트 구조물에 비해 기초 하중이 40% -60% 감소합니다.
일반적인 응용 프로그램 시나리오
산업 건물 (가벼운 공장, 창고 및 물류) 및 상업용 시설 (전시장 및 차고)에 20-30 미터의 단일 스팬 및 최대 10 미터의 처마 높이에 적합합니다. 건설은 4-8 주 밖에 걸리지 않으며 비용은 콘크리트 구조보다 20% -30% 낮습니다.
구조적 특성 및 시스템 장점
강철 기둥 (H 자형 강철/원형 강철 튜브)과 강성 조인트 (완전 용접/볼트/용접 하이브리드)를 통해 연결된 스틸 컬럼 (H 자형 강철/원형 강철 튜브)과 강철 빔 (H 자형 강철/복합 빔)으로 구성된 공간 하중 부유 시스템은 9 미터를 초과하는 대형 열 간격을 수용 할 수 있습니다. 관절 조인트를지지 시스템과 결합하여강철 구조다른 지진 강화 요구 사항에 유연하게 적응할 수 있습니다.
해당 건물 유형
멀티 층 광고 : 5-15 층짜리 사무실 건물 (예 : Soho 건물), 개방형 사무실 요구 사항을 충족하기위한 자유롭게 분할 가능한 평면도.
산업 : 50 톤 이상의 오버 헤드 크레인을 수용 할 수있는 강세 워크샵 (가공 워크샵).
지진 저항성 건물 : 연성이 높은 지진이 발생하기 쉬운 지역에 선호되는 구조가됩니다.
기하학적 구성 및 기계적 장점
그리드 패턴의 구형 조인트를 통해 연결된 강철 관형 부재로 구성된 공간 하중 부유 시스템은 균형 잡힌 양방향 굽힘 강성을 달성합니다. 평면 그리드의 두께는 스팬의 약 1/10-1/15이며, 곡면 그리드의 상승은 스팬의 1/6-1/8입니다. 전체 강철 구조는 30-50 kg/㎡의 강철 만 소비합니다.
중요한 응용 프로그램
스포츠 건물 : 경기장 (새 둥지의 외부지지 구조와 같은) 및 수영장은 80-150 미터의 초대형 스팬을 덮습니다.
교통 허브 : 공항 터미널 (예 : 베이징 Dax 공항의 핑거 피어 지붕), 기둥이없고 투명한 공간을 달성합니다.
산업 공장 : 정지 된 크레인 시스템과 함께 항공기 제조 워크샵.
시스템 구조 및로드 베어링 원리
고강도 강철 케이블, 장력이있는 막 및지지 구조로 구성된 구조는 사전 장력을 통해 안정적이고 과장된 모양을 달성합니다. 막의 두께는 0.5-1.5 mm이며 무게는 1 kg/㎡ 미만이지만 50-150 MPa의 인장 강도를 자랑합니다. 케이블 그물과 결합하여 200 미터를 초과하는 지원되지 않은 스팬을 가능하게합니다.
혁신적인 응용 분야
조경 건축물 : 경기장 캐노피, 상업용 광장 캐노피
생태계 : ETFE 필름의 고광전 투과율 (95%)을 활용하여 자연 조명을 제공하는 식물원 정원 (Eden Project) (Eden Project)
임시 건축물 : 대형 전시장 (World Expo National Pavilions), 탈착식 및 재사용 가능
구조적 특징 및 재료 장점
원형 강철 튜브는 교차 용접 된 노드 또는 가셋 플레이트를 통해 연결되어 트러스 유형을 형성합니다.강철 구조로드 베어링 시스템. 강철 튜브 섹션의 굽힘 강성은 H- 섹션 강의 강성보다 30% -50% 높으며 폐쇄 섹션은 우수한 부식 저항을 제공하므로 습한/부식성 환경에 특히 적합합니다.
다양한 응용 프로그램 시나리오
산업 공장 : 중지 된 하중을 견딜 수있는 중장기 공장 지붕 (40-60 미터).
교량 공학 : 고속도로 트러스 브리지 (Wuhan의 Gutian Bridge와 같은), 콘크리트 교량에 비해 최대 150 미터, 체중 감소는 60% 감소합니다.
전시 건물 : 대형 스팬 전시장 (예 : Canton Fair Complex)은 직사각형 튜브 트러스로 깨끗하고 미적으로 유쾌한 디자인을 달성합니다.
