LWY Steel Structure의 부유식 해상 풍력 터빈용 고품질 플랫폼은 가혹한 해상 운영 환경에 맞게 설계된 견고한 해양 등급 강철 구조 솔루션입니다. 고강도 내부식성 강철과 최적화된 유체역학적 구조 설계로 제작된 플랫폼은 복잡한 해양 조건에서도 탁월한 안정성, 바람 및 파도 저항, 피로 방지 성능을 제공합니다.
녹 방지, 부식 방지 및 지진 강화 기술을 통합한 당사의 해상 풍력 플랫폼은 부유식 풍력 터빈의 안정적인 장기 작동을 지원하여 해류 충격, 강한 바람 진동 및 해수 침식에 효과적으로 저항합니다. 해상 재생 에너지 프로젝트에 맞게 설계된 이 공장 직접 강철 플랫폼은 높은 구조 안전성, 긴 사용 수명 및 맞춤형 구조 사양을 특징으로 하며 엄격한 국제 해양 엔지니어링 및 해상 풍력 건설 표준을 충족합니다.
|
매개변수 |
표준 범위 |
|
철강 등급 |
Q355B / Q355D / S355 / A572(프로젝트당) |
|
디자인 라이프 |
25년 |
|
부식 등급 |
C5-M(ISO 9223) |
|
코팅 |
아연이 풍부한 + 에폭시 + 폴리우레탄 / 용융 아연도금 85+ μm |
|
표면 준비 |
Sa 2.5(ISO 8501-1)에 따른 쇼트 블라스팅 |
|
용접표준 |
EN ISO 9606 / AWS D1.1 |
|
NDT |
1차 맞대기 용접의 100% UT/RT; 필렛 용접의 MT |
|
플랫폼 유형 |
터빈 서비스 데크/전환 플랫폼/접근 통로 |
|
잔뜩 |
프로젝트별: 인원, 장비, 파도/바람 조합 |
|
서류 |
재료 인증서, 용접 맵, NDT 보고서, 코팅 기록 |
연안 지역의 대기 염분 부하량은 ISO 9223에서 가장 심각한 부식 범주인 C5-M으로 분류됩니다. 일반 도장된 강철은 몇 년 내에 파손됩니다. 부유식 해상 풍력 터빈용 플랫폼은 처음부터 다층적인 보호가 필요합니다.
떠다니는 구조물은 결코 움직이지 않습니다. 파도, 바람 및 터빈 작동으로 인한 반복 하중은 건축 표준보다 훨씬 높은 용접 품질과 세부 설계를 요구하는 피로 응력을 생성합니다.
해상 20km 떨어진 플랫폼을 다시 칠하는 작업은 선박 날짜와 날씨 창으로 측정됩니다. 공장에서 적용되는 부식 방지는 지속적인 보호여야 합니다.
부유식 해상 풍력 터빈용 플랫폼은 프로젝트 사양에 따라 Q355B/Q355D, S355 또는 저온 서비스에 대해 인증된 충격 특성을 갖춘 동등한 해양 등급 구조 강철로 제작됩니다.

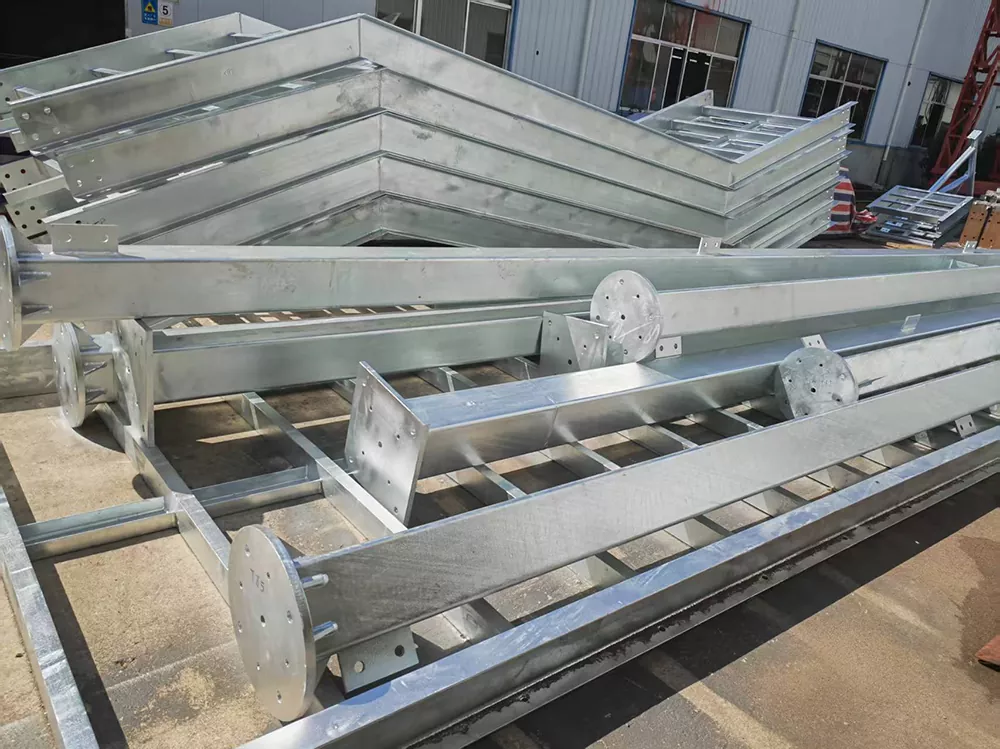

더 작은 플랫폼과 통로는 ISO 1461에 따라 최소 아연 두께 85μm로 용융 아연 도금되어 해양 대기에서 수십 년간 유지 관리가 필요 없는 보호 기능을 제공합니다.
대형 기본 구조물에는 아연이 풍부한 프라이머, 중간 에폭시, 폴리우레탄 또는 폴리실록산 마감재 등 해양 코팅 시스템이 적용되며, Sa 2.5까지 숏 블라스팅 후 에어리스 스프레이로 도포됩니다.
지정된 경우 용접 가능한 양극을 포함하여 희생 양극 및 감동 전류 시스템과의 호환성을 위해 수중 구조물에 연결되는 구성 요소가 자세히 설명되어 있습니다.

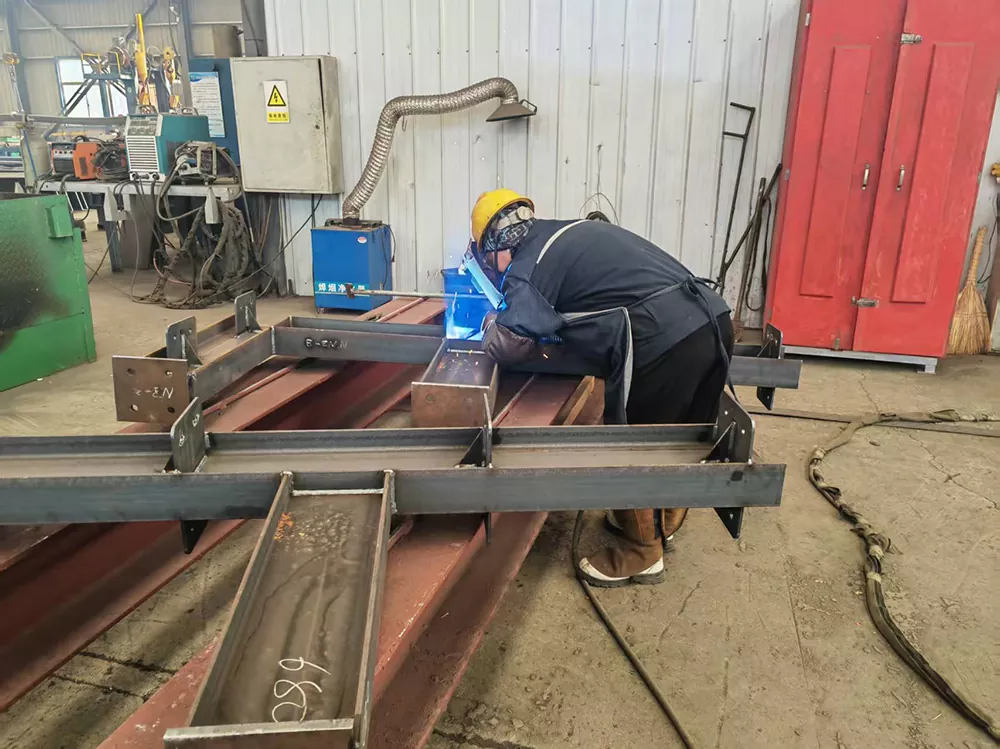

모든 용접은 EN ISO 9606 또는 AWS D1.1에 따라 인증된 용접공에 의해 수행되며, 생산 전에 용접 절차가 검증되었습니다.
기본 부재의 맞대기 용접은 100% 초음파 또는 방사선 검사를 받습니다. 필렛 용접은 고객과 동의한 샘플링 기준에 따라 자분 검사를 실시합니다.
제작 지그 및 검사 장치는 볼트 그룹 간격 및 플랜지 평탄도와 같은 중요한 치수를 엄격한 공차 내에서 유지하므로 현장 재작업 없이 해양 조립이 함께 이루어집니다.
LWY Steel Structure는 다음을 위해 부유식 해상 풍력 터빈 및 관련 구성 요소용 플랫폼을 제작합니다.
1. 터빈 서비스 및 유지보수 데크
2. 타워와 부유식 선체 사이의 전환 플랫폼
3. 통로, 층계참 및 가드레일 어셈블리에 접근
4. 계류 및 제어 시스템용 장비 지지 프레임
5. 헬리데크 및 크레인 받침대 지지 구조물(요청 시)
A1: 인증된 저온 충격 특성을 갖춘 Q355B/Q355D, S355 또는 A572 등가 제품은 프로젝트 설계 기준에 따라 선택됩니다. 모든 플레이트와 섹션에 대해 재료 인증서가 제공됩니다.
A2: 표면은 Sa 2.5로 쇼트 블라스트 처리된 후 아연이 풍부한 프라이머, 에폭시 중간체 및 폴리우레탄 마감 처리된 해양 시스템으로 코팅되거나 소형 부품의 경우 ISO 1461에 따라 용융 아연 도금됩니다. 전체 시스템 두께는 일반적으로 240μm를 초과합니다.
A3: 당사의 제조 및 QC 시스템은 DNV, ABS 및 CCS 관행에 맞춰져 있으며 귀하의 프로젝트에서 지정한 용접 및 NDT 요구 사항에 맞춰 작업합니다. 제3자 설문조사는 어느 단계에서든 환영합니다.
A4: 부유식 해상 풍력 터빈용 플랫폼은 연간 20,000톤 이상의 철강 부품 처리 능력을 갖춘 칭다오 공장에서 생산되며 칭다오 항구에서 36km 떨어져 있으므로 대규모 해상 배치가 바다를 통해 효율적으로 운송됩니다.
A5: 우리는 조립 도면, 리프팅 계획 및 용접 지도를 제공하고 엔지니어는 필요에 따라 원격 안내 또는 현장 감독을 통해 해외 조립을 지원합니다.
