LWY Steel Structure 공장의 내진 강철 구조는 과학적인 프레임 트러스와 통합된 힘 지지 설계를 갖춘 최적화된 경량 및 고인성 Q235B/Q355 강철 재료를 채택합니다. 전체 구조는 높은 연성, 강력한 에너지 소산 용량 및 균일한 힘 분포를 특징으로 하여 지진 충격력을 효과적으로 완충 및 분산시키고, 지진 중 전반적인 붕괴 및 국부적 구조 파괴를 방지하며, 구조적 내진 등급을 크게 향상시킬 수 있습니다. 기존의 견고한 강철 구조물과 달리 당사의 내진 구조물은 유연한 변형 공간을 유지하는 동시에 높은 하중 지지력을 보장하고 진동, 흔들림 및 외부 충격에 효과적으로 저항하며 장기적인 구조 안정성과 무결성을 유지합니다.
LWY를 진정으로 차별화하는 것은 전체 프로젝트 효율성과 장기적인 내구성에 대한 우리의 약속입니다. 당사의 사전 엔지니어링된 구성 요소는 밀리미터 수준의 정밀도로 제조되므로 현장에서 신속하게 볼트로 조립하여 인건비와 건설 일정을 대폭 절감할 수 있습니다. 용융 아연 도금 및 고급 보호 코팅과 같은 우수한 부식 방지 표면 처리와 결합된 당사의 내진 강철 프레임은 최소한의 유지 관리로 수십 년 동안 구조적 무결성을 보장합니다. LWY Steel Structure와 협력하여 다음 글로벌 프로젝트를 위해 보다 안전하고 강력하며 비용 효율적인 시설을 구축하십시오.
강철 부재는 파손되는 대신 극심한 하중 하에서 소성 변형됩니다. 연성 강철 프레임은 지진이 발생하는 동안 에너지를 흡수하면서 크게 흔들릴 수 있으며, 흔들림이 멈춘 후에도 그대로 유지됩니다.
강철 구조물의 무게는 동등한 콘크리트 건물의 일부에 불과합니다. 질량이 작다는 것은 지진 관성력이 낮다는 것을 의미합니다. 즉, 흔들릴 때 구조물이 밀어내는 무게가 적습니다.

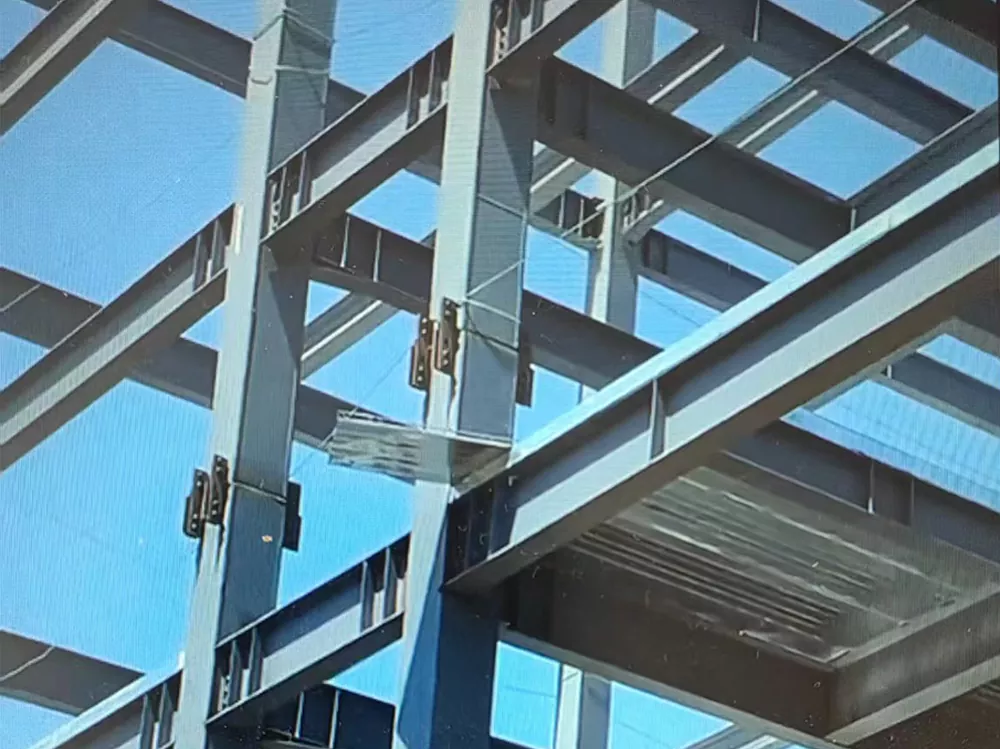

모멘트 프레임 연결과 항복 부재는 지진 에너지를 소성 변형으로 변환합니다. 보 끝과 같은 지정된 연성 구역은 건물을 지탱하는 기둥과 연결부를 먼저 보호하도록 상세하게 설명되어 있습니다.
플라스틱 경첩이 기둥이 아닌 보에 강제로 들어가므로 프레임 전체가 흔들리고 기둥은 계속해서 중력 하중을 받습니다.

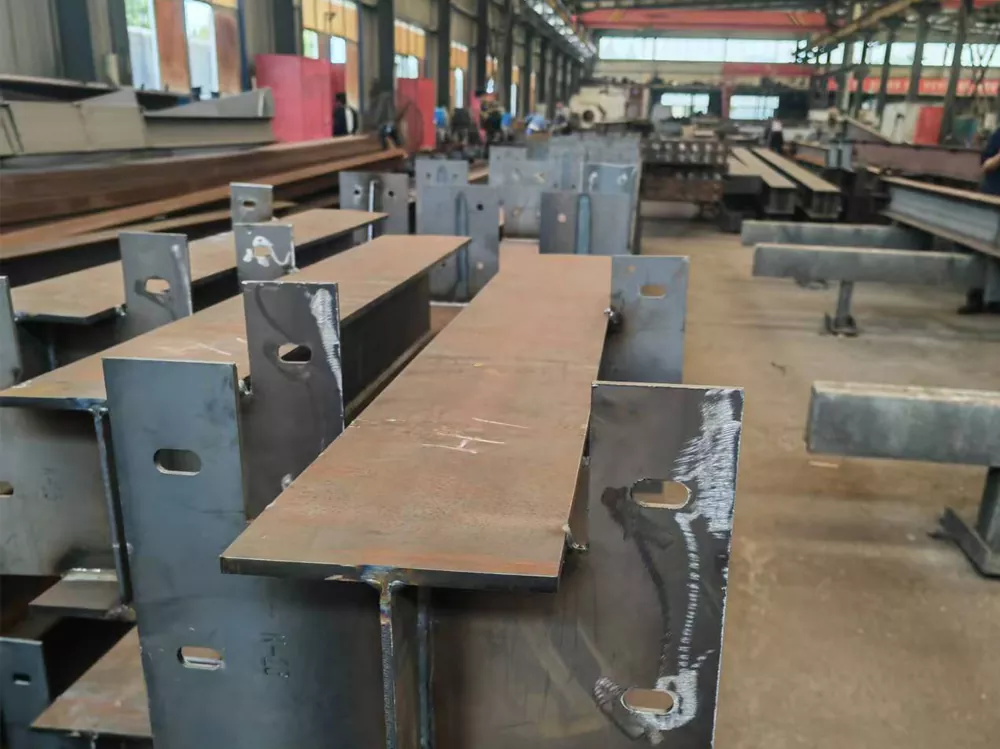

내진성 강철 구조물은 용접 접근 구멍, 백바 제거 및 필요한 경우 연속성 플레이트를 사용하여 연결된 부재의 전체 플라스틱 용량을 개발하도록 설계되고 상세화되었습니다.
동심 및 편심 가새 프레임과 지정된 경우 좌굴 방지 가새 또는 댐퍼는 구조의 강성과 에너지 소산을 지진 요구 사항에 맞게 조정합니다.
LWY의 이러한 강철 구조물은 프로젝트 현장의 해당 코드에 맞게 설계되었습니다.
GB 50011 - 내진 강화 강도 및 연성 상세 규칙을 포함한 중국 내진 설계 코드
EN 1998(유로코드 8) — 연성 등급 DCM 및 DCH를 갖춘 유럽 내진 설계
AISC 341 - SMF 및 IMF 시스템을 포함한 강철 구조물에 대한 미국 지진 규정
당사의 엔지니어는 설계 전에 관리 코드, 지진 지역 및 중요도를 귀하와 함께 확인하므로 제공된 구조는 귀하의 현지 규정 준수 요구 사항을 충족합니다.
|
매개변수 |
표준 범위 |
|
지진 요새 |
강도 7 – 9(0.10g – 0.40g PGA) |
|
구조 시스템 |
모멘트 프레임 / 브레이스 프레임 / 프레임 + 댐핑 |
|
연성 등급 |
코드별(EC8의 경우 DCM/DCH, AISC의 경우 SMF/IMF) |
|
철강 등급 |
Q355B / Q355C |
|
사이 |
볼트 접합 + 용접 모멘트 연결 |
|
용접 품질 |
완전 침투 용접, 필요한 경우 UT 테스트 완료 |
|
중요도 요인 |
점유 카테고리별 |
|
클래딩 |
경량 샌드위치 패널 또는 금속 클래딩 |
내진 설계는 현장별로 다릅니다. 토양 등급, 지진 구역, 건물 높이 및 점유 여부에 따라 시스템과 세부 사항이 결정됩니다. 위치와 건물 데이터를 보내주시면 엔지니어가 귀하의 코드에 맞게 구조를 설계하고 견적해 드립니다.
LWY Steel Structure 슈트의 내진성 강철 구조물:

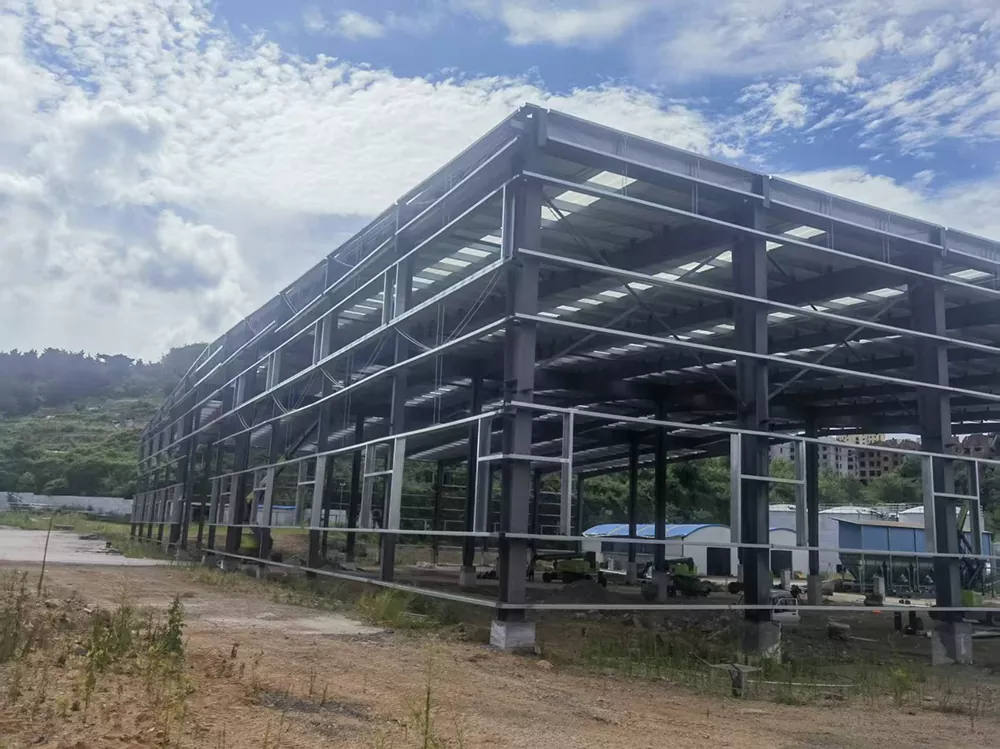

1. 지진 지역의 공장 및 창고
2. 중요도가 높은 학교, 병원, 공공건물

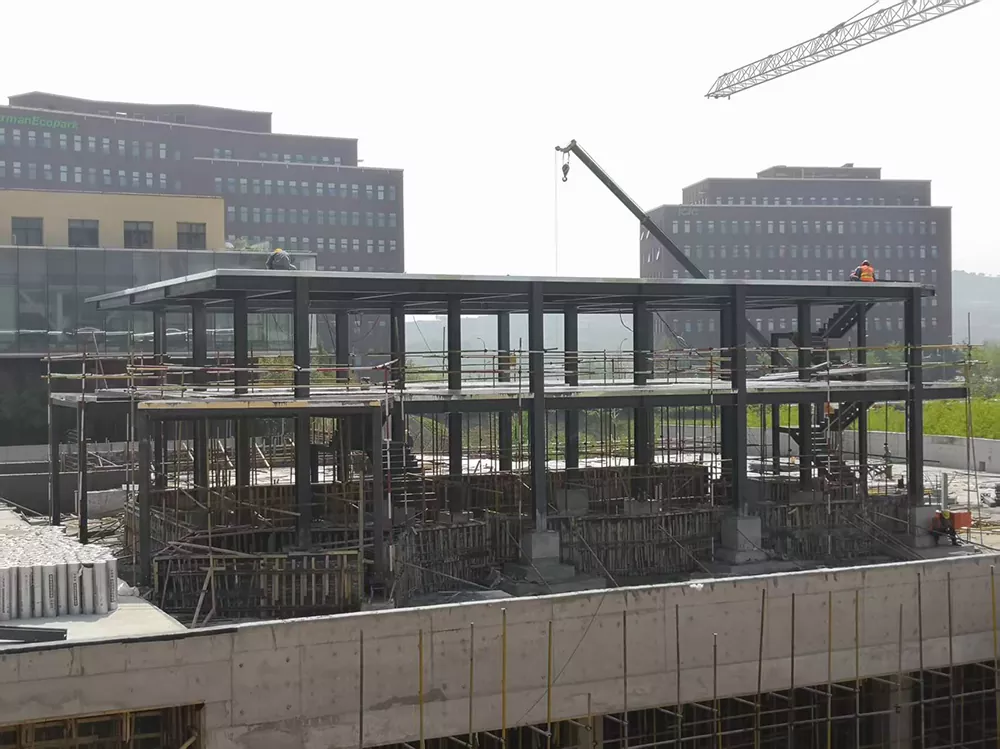

3. 다층 주거 및 사무실 건물
4. 계속 운영되어야 하는 데이터 센터 및 중요 시설
5.기존 구조물의 개조 및 확장
모든 프로젝트에는 지역 당국에 대한 규정 준수를 입증하는 설계 계산, 연결 세부 사항 및 제작 기록이 함께 제공됩니다.
프로젝트 유형: 주거용 주택 재건축
위치 및 지진 기준: 일본 고베
1. 경량 구조: 냉간 성형 경량 강철 프레임(LGS)으로 3D 상자형 구조 메시를 형성합니다.
2. 관성력 감소: 구조적 자중을 기존 콘크리트 건물의 1/5로 줄여 건물에 작용하는 총 지진력을 크게 낮춥니다.
3. 고정 시스템: 상향/전단 하중에서 구조적 무결성을 보장하기 위해 들림 방지 홀드다운 앵커와 쌍을 이루는 고장력 셀프 태핑 나사.
A1: 프로젝트 사이트의 코드: 중국의 경우 GB 50011, 유럽의 경우 EN 1998, 미국의 경우 AISC 341 또는 해당 지역의 이에 상응하는 코드입니다. 설계가 시작되기 전에 관리 코드와 지진 매개 변수를 확인합니다.
A2: 당사의 표준 범위는 강화 강도 7~9(0.10g~0.40g PGA)를 포괄합니다. 더 높은 요구 사항은 프로젝트별로 설계된 좌굴 방지 버팀대 또는 댐퍼와 같은 특수 시스템으로 처리됩니다.
A3: 모멘트 연결부의 완전 관통 용접은 자격을 갖춘 절차를 갖춘 인증된 용접공에 의해 실행되며 코드 또는 프로젝트에 지정된 초음파 테스트로 검사됩니다. 검사 기록은 구조물과 함께 배송됩니다.
A4: 종종 그렇습니다. 강철 프레임이 가벼워지면 기초 공사와 지진 질량이 줄어들고, 사전 제작을 통해 공사 시간이 단축됩니다. 총 비용은 현장과 규정에 따라 다르지만 지진이 많이 발생하는 지역에서는 철강의 경쟁력이 점점 높아지고 있습니다.
A5: 그렇습니다. 엔지니어와 지역 당국이 규정 준수 여부를 확인할 수 있도록 설계 계산, 시공 도면, 자재 인증서 및 용접 검사 기록이 제공됩니다.
