철강 구조 리프팅 도구는 중국의 전문 철강 구조 제조업체인 Liweiyuan에서 제조합니다. 우리는 절묘한 장인정신과 고품질의 원자재를 사용합니다. 공장에서 직접 판매하므로 안심하고 구매하실 수 있습니다.
1. 리프팅 도구 부하 용량
강철 구조물 구성 요소의 중량(5-50톤)을 기준으로 리프팅 도구의 정격 하중은 60톤 이상으로 결정되며 안전 계수는 ≥ 3.5입니다. 사용된 재료는 항복 강도가 ≥ 345MPa인 Q355B 저합금강입니다.
2. 구조적 형태
11.5m의 조정 가능한 메인 빔 길이를 갖춘 이중 리프팅 포인트 포털 프레임 구조가 사용됩니다. 80*80Q355B 앵글강은 공구 리프팅 노드에 사용되며 노드에 16mm 두께의 보강 리브가 추가됩니다.
3. 연결방법
리프팅 러그는 조리개가 50mm이고 두께가 20mm인 이중 러그 플레이트 구조로 설계되었습니다. 완전 용입 용접은 용접 다리 높이가 12mm 이상인 빔(용접 등급 2)에 사용됩니다.
1. 주요 소재 사양

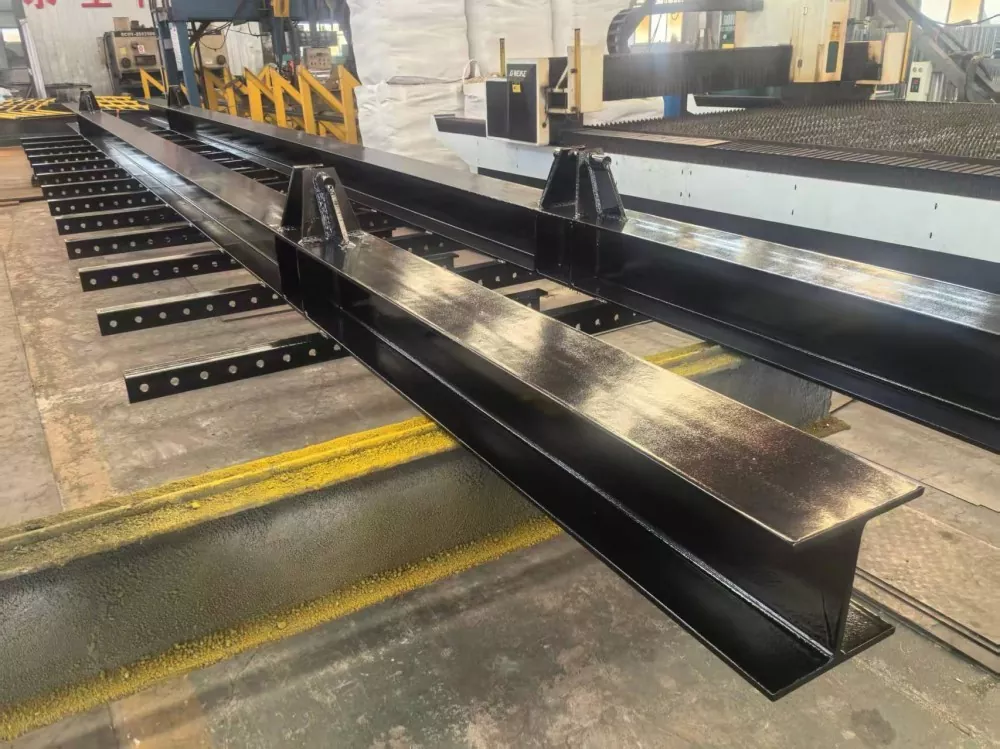

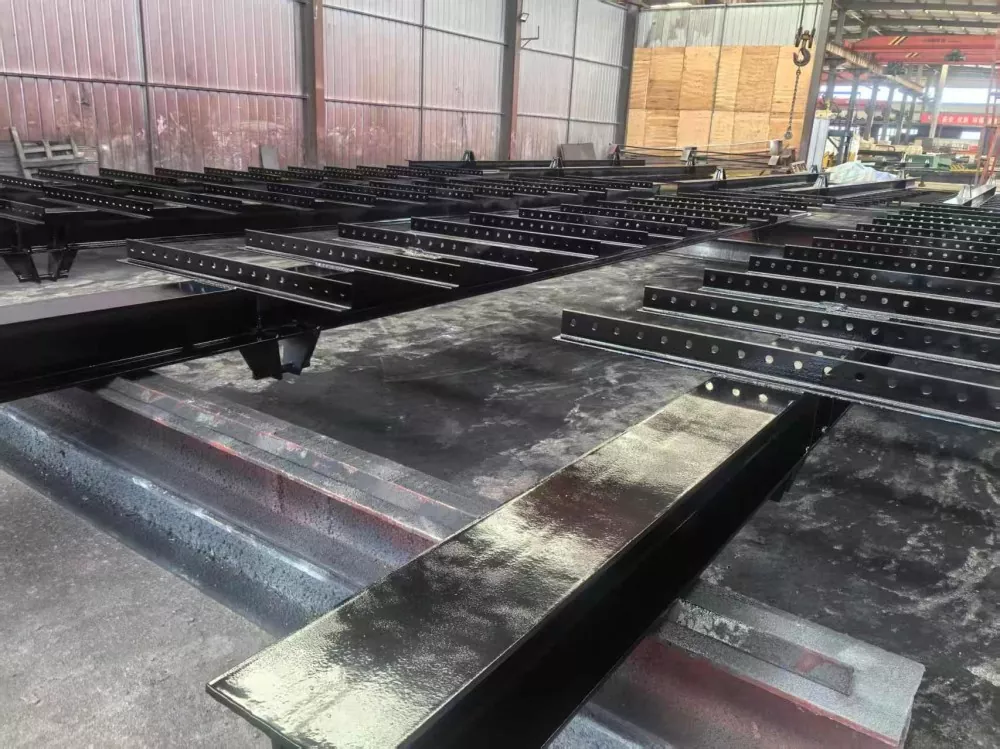

○ 가로보 : H300×200×8×12 철재

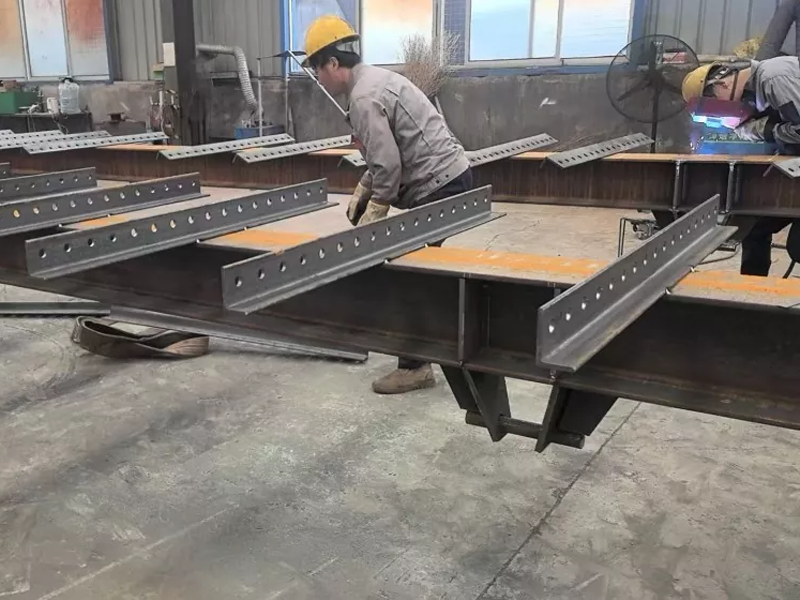

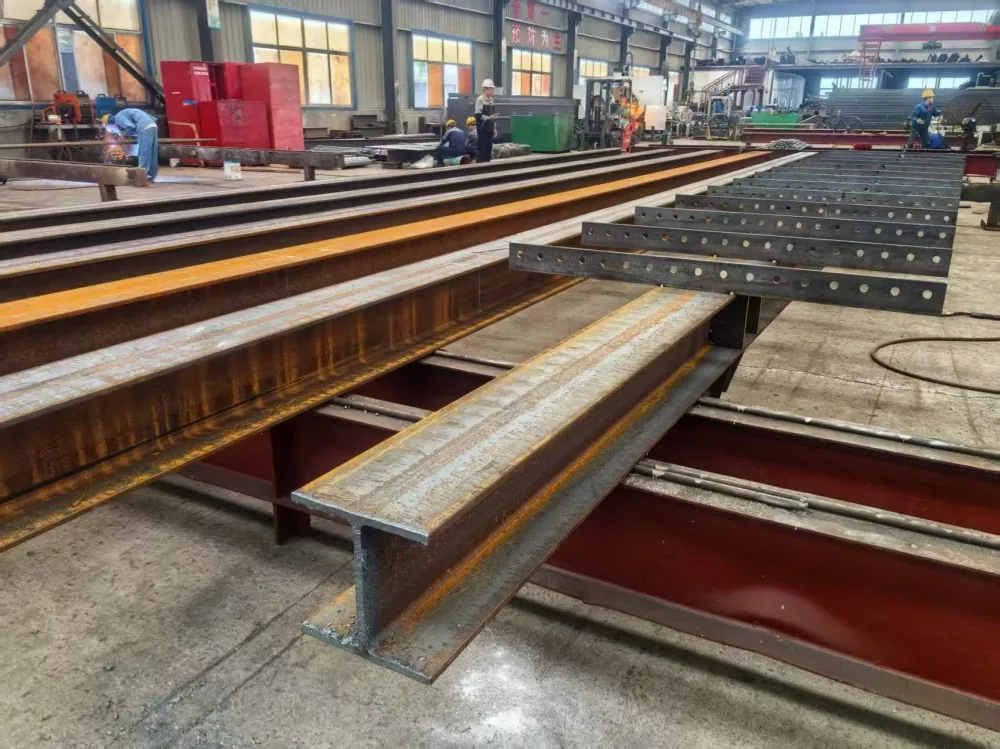

○ 공구 걸이 노드: 80*80 Q355B 앵글 스틸
○ 리프팅 러그: 20mm 두께의 Q355B 강판을 레이저 절단
2. 가공기술
○ 절단: CNC 레이저 절단, 절단 표면 거칠기 Ra ≤ 25μm

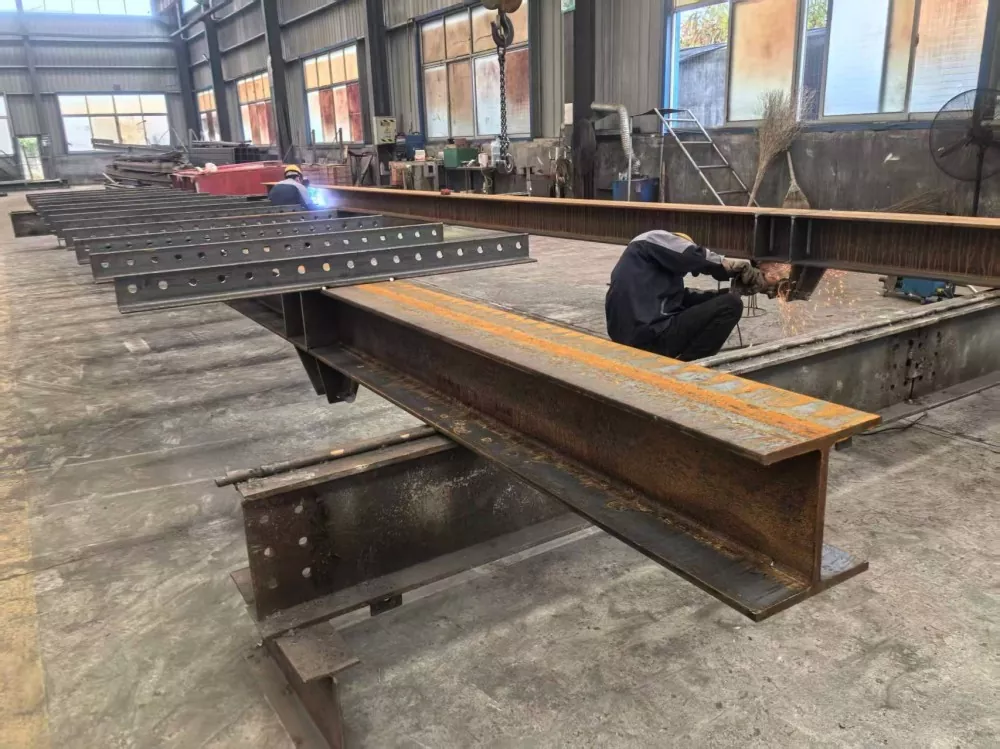

○ 용접 : CO2 가스 차폐 용접, ER50-6 용접 와이어, 응력 완화를 위해 용접 후 200°C에서 가열 보존
○ 열처리 : 리프팅 러그에 담금질 및 템퍼링 처리(경도 HB 200-230)
1. 조정 가능한 크로스빔 메커니즘
· 텔레스코픽 조인트는 조정 범위 500mm의 중첩 구조를 채택했습니다. 3세트의 위치 핀 구멍(직경 16mm)과 45# 강철 위치 핀(낙하 방지 핀 포함)이 장착되어 있습니다.
· 습동면은 MoS2 그리스로 윤활 처리되어 있으며 유격은 0.5~1mm 이내로 조절됩니다.
2. 리프팅 러그 어셈블리
· 러그 플레이트 간 간격 80mm, 내장 Φ55mm 니들 롤러 베어링(모델 NA4911), 베어링 시트 및 러그 억지끼움(H7/R6)
· 40CrNiMoA로 제작된 핀, 직경 50mm, 크롬 도금(두께 0.05mm)
3. 미끄럼 방지 지지대
· 하단에 200×200×20mm 직사각형 지지판을 설치하고, 표면에 미끄럼 방지 톱니를 가공(치형 깊이 2mm, 간격 5mm)하였습니다.
· 지지 다리 높이는 M42 조정 볼트로 미세 조정할 수 있습니다(조정 범위 ±50mm).
1. 용접검사
모든 주요 용접부는 100% 침투 탐상 테스트(PT)를 받고, T-조인트는 20% 초음파 테스트(UT)를 거쳐 레벨 I을 통과합니다.
필렛 용접 다리의 치수 편차 ≤ ±1.5mm, 직진도 편차 ≤2mm/m.
2. 치수 공차
○ 빔 전체 길이 편차: ±3mm
○ 리프팅 포인트 간격 편차: ±2mm
○ 전체 수직도: ≤1.5mm/m
3. 성능 테스트
○ 정격하중시험 : 정격하중의 1.25배로 1시간 동안 정하중, 영구변형 0.1% 이하.
○ 동하중 시험 : 정격하중의 1.1배를 50초 동안 반복하중을 가하는 시험. 0회(주파수 0.5Hz)
1. 과부하 보호 장치(모델 XZ-100, 정확도 ±2%)가 설치되어 과부하가 10%를 초과하면 리프팅 회로를 자동으로 차단합니다.
2. 음향 및 조명 경보 시스템(작동 전압 DC24V)이 설치되어 볼트 예압이 15% 감소하면 경보가 울립니다.
3. 노출된 모든 움직이는 부품에는 Φ4mm 냉간 압연 강철 와이어로 직조된 보호 메쉬(메시 크기 ≤ 20mm)가 장착되어 있습니다.
1. 원자재 검사 → CNC 레이저 절단 → 가공(밀링, 드릴링) → 용접 → 용접 후 열처리 → 교정 → 조립 → 연마 → 표면 처리(Sa2.5 등급으로 샌드블라스팅, 에폭시 아연 함유 프라이머 80μm + 염소화 고무 상도 60μm).
2. 주요 공정 제어 포인트: 용접 변형 모니터링(강체 고정 및 역변형 방법 사용), 볼트 예압 토크 테스트(GB/T 1231 사양에 따라 토크 계수를 0.11-0.15 이내로 제어해야 함)를 준수해야 합니다.
1. 완전한 설계 도면(CAD 3D 모델 포함), 재료 보증 및 열처리 보고서를 제공합니다.
2. 제3자 검사 보고서에는 기계적 특성 테스트 기록, 비파괴 테스트 다이어그램 및 치수 검사 보고서가 포함되어야 합니다.
3. 사용자 및 유지보수 매뉴얼(부품 카탈로그, 윤활 주기 차트, 일반적인 문제 해결 가이드 포함)을 첨부하십시오.
1. 매번 사용하기 전에 위치 핀 상태, 용접 균열, 베어링 온도 상승(40°C 이하) 및 경보 시스템 효율성을 검사하십시오.
2. 과적재는 엄격히 금지됩니다. 작동 온도 범위는 -20°C ~ 60°C이며 최대 풍속은 12m/s를 초과하지 않습니다.
3. 정기 유지보수: 리프트 50개마다 또는 3개월마다 종합 검사를 수행하고 매년 부하 교정을 수행합니다.
Ⅸ. Liweiyuan 철강 구조 설계 품질
Liweiyuan Steel Structure는 중국의 다양한 강철 구조물 제품 및 금속 제품을 생산하는 선도적인 제조업체입니다. 우리는 다양한 금속 제품 솔루션을 맞춤화하고 고객에게 고품질, 저가의 철 구조물 제품 및 금속 제품을 제공할 수 있습니다. 우리는 미국과 유럽의 표준을 포함하여 국가 및 지역 표준을 준수하는 재료 및 강철 구조 설계를 고객에게 제공할 수 있습니다.
1. 제품 품질 문제가 발생하면 어떻게 되나요?
품질 피드백을 받으면 24시간 이내에 응답하고 48시간 이내에 솔루션을 제공할 것을 약속드립니다. 문제가 당사 잘못인 경우 고객의 요구에 따라 무료 재작업, 신속한 재배송(배송비 당사 부담) 또는 계약에 따른 보상을 제공할 수 있습니다.
2. 일관된 제품 품질을 어떻게 보장합니까? 포괄적인 품질 검사 프로세스가 있습니까?
우리 회사는 ISO9001-2016 인증을 받았으며 세 가지 수준의 품질 검사를 시행합니다. 원자재가 도착하기 전 철강 구성 및 강도 테스트; QC 직원은 검사를 수행하고 각 생산 프로세스를 완전히 기록합니다. 테스트 데이터는 고객이 쉽게 액세스할 수 있도록 완벽하게 보관됩니다.
3. 우리의 철강 구조물 제품은 목표 시장의 진입 기준을 충족합니까?
Liweiyuan 강철 구조물 리프팅 도구는 CE 인증(EN1090 표준)을 획득하여 EU 안전, 환경 보호 및 에너지 효율성 요구 사항을 준수합니다. 완전한 테스트 보고서가 제공됩니다.
4. 배송 시간은 어떻게 되나요?
배송기간은 건물의 크기와 개수에 따라 다릅니다. 일반적으로 배송은 결제 완료 후 30일 이내에 이루어집니다. 대량 주문의 경우 부분 배송이 허용됩니다.
5. 설치 서비스를 제공합니까?
단계별로 건물을 짓고 설치하는 데 도움이 되는 상세한 건축도면과 매뉴얼을 제공해 드립니다.
